Secadora de fibras sueltas

I. Introducción

Este Secador de Fibras Sueltas es una versión mejorada del secador tradicional, que presenta un alto grado de automatización, fácil operación, un amplio rango de velocidad ajustable para la cadena de secado y alta eficiencia energética.

II. Principales características técnicas

1. Adopta un sistema de reciclaje de aire caliente y compuertas de ahorro de energía, lo que garantiza eficiencia energética y un secado más uniforme;

2. La cadena de transmisión principal utiliza regulación de velocidad de conversión de frecuencia para adaptarse a los diferentes requisitos del proceso de secado de fibras sueltas;

3. Cada cámara de secado tiene un puerto de escape independiente, lo que permite ajustar el volumen de escape según las diferentes condiciones de trabajo, ahorrando energía;

4. La cámara de secado tiene un sistema de control de temperatura automático independiente, lo que resulta en una desviación mínima de temperatura;

5. Se aspira aire frío en la entrada y salida, lo que garantiza una temperatura uniforme de la fibra después del secado;

6. La rejilla del filtro es fácil de limpiar.

III. Configuración principal

1. Zonificación Principal: El Secador de Fibras Sueltas se divide en dos partes: una zona de secado (3 compartimentos) y un compartimento de transmisión.

2. Ventilador de circulación: Se instala un ventilador de circulación de 15 kW en la parte superior de la zona de secado, lo que hace que la circulación del aire dentro de la cámara sea más eficiente.

3. Distribución del flujo de aire: El ventilador de circulación está equipado con un deflector de distribución del flujo de aire, lo que garantiza un flujo de aire más suave y uniforme y garantiza la calidad del secado.

4. Estructura de acero de la cámara de secado: construida con tubo cuadrado estándar de 2,5 mm.

5. Control de temperatura: Equipado con una válvula de diafragma neumática confiable para controlar el vapor, manteniendo efectivamente una temperatura estable dentro de la cámara de secado.

6. Drenaje: Utiliza un drenaje tipo cubeta invertida de alto rendimiento con una válvula de derivación en Y, lo que permite una reutilización del drenaje y una conservación del vapor más eficientes.

7. Placa de Malla de Transmisión: Fabricada en malla de acero inoxidable.

8. Aletas de disipación de calor: 1. Dos juegos de compartimentos, con diseño enrollado en espiral de aluminio;

9. Compuertas de ahorro de energía: En la parte superior se instalan compuertas eléctricas (control de apertura proporcional), ajustando el tamaño de apertura y cierre en tiempo real según la temperatura para una mayor eficiencia energética;

10. Eliminación de desechos debajo de los paneles de malla: se instala una placa inferior entre los paneles de malla superior e inferior para facilitar la limpieza y la recolección de pelusas y pelusas;

11. Cada compartimento está equipado con pantallas móviles para facilitar el mantenimiento y la limpieza diarios;

12. El motor de accionamiento está equipado con control de convertidor de frecuencia, lo que permite un ajuste flexible de la velocidad de transporte según sea necesario;

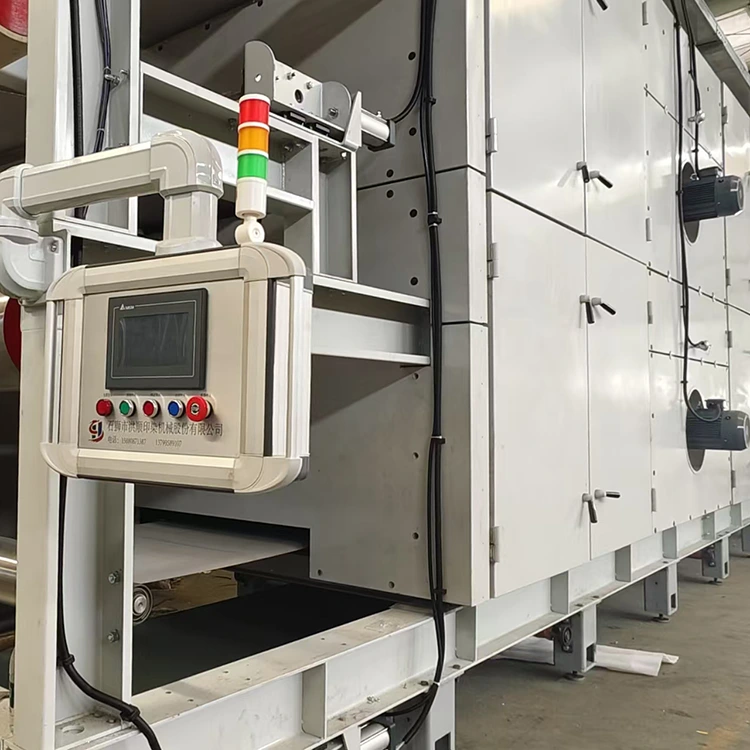

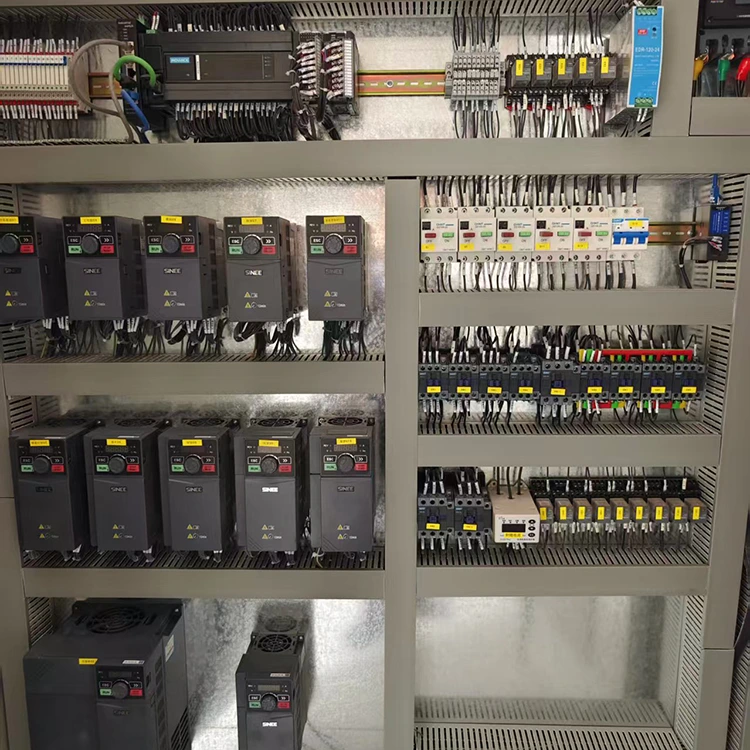

13. Control eléctrico: Control por pantalla táctil con PLC incorporado, que ofrece operación simple y visualización intuitiva;

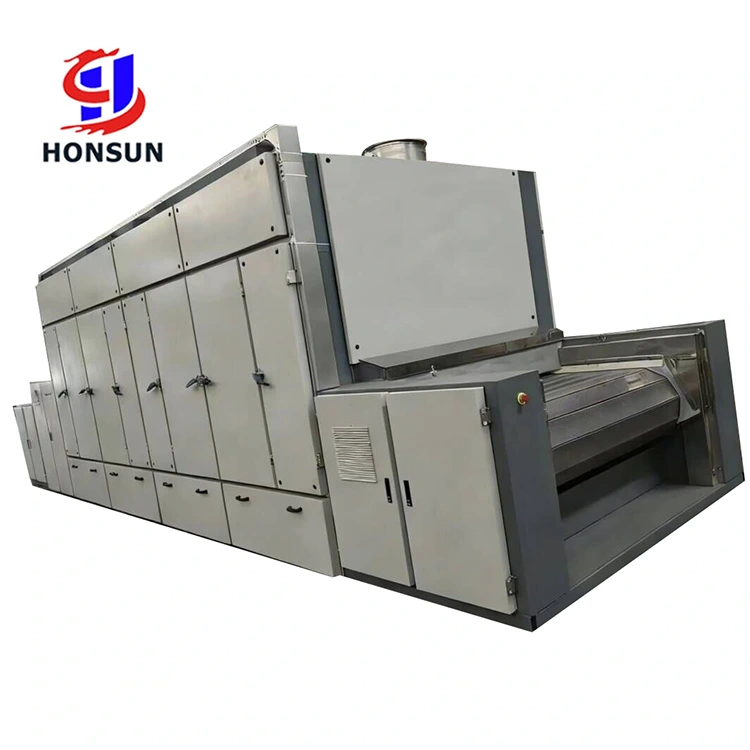

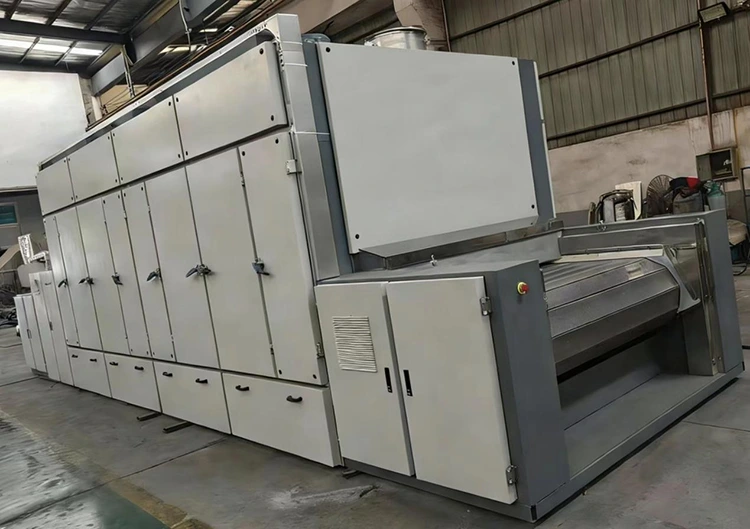

imagen fisica

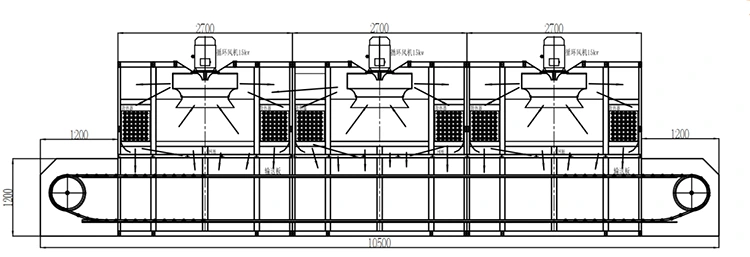

Dibujo de dimensiones laterales

Dibujo de dimensiones frontales
